型号：LT-Z620

功能特点：
1、Windows CE实时操控整个系统，实时显示测试中直流电源的电压电流曲线,测试全面精准。
2、抗干扰能力强，测试过程无纹波干扰；测试电流无级可调，可兼容不同等级直流系统。
3、可通过U盘或通信口将数据导入电脑，由数据管理分析软件生成专业报表及曲线。
4、数据保存，对历史数据进行曲线回放，生成测试报告，方便查看。
5、参数设置完毕后即可自动实现直流电源设备各项指标的测试。
6、测试系统可在线升级程序；可灵活选配扩展负载箱。
7、人性化设计，人机界面，触摸屏点触式操作。
8、充电装置稳压精度测试、充电装置稳流精度测试、直流母线纹波系数测试。
9、蓄电池组核容放电测试、充电装置整定误差测试、耐压及绝缘试验。
10、直流母线连续供电试验、绝缘监测及信号报警试验。
11、高频开关电源模块均流不平衡度试验。
12、微机控制装置自动转换程序试验。

技术特点：
◆测量精度：0.1级
◆负载电流：20A～200A
◆适用充电模块电压等级：兼容220V/110V其它电压等级的可订制。
◆三相自动调压范围：380±15%
◆三相调压器额定功率：4.5KVA～20KVA
◆显示屏幕：8.4寸真彩LCD触摸屏点触式
◆主体尺寸：268×598×486mm

研发背景：
    电力DL/T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5、6条中,对充电装置的稳压精度、稳流精度、纹波系数、蓄电池容量等技术指标及试验有明确的规定及技术要求。目前电力系统中运行的直流电源设备达到的技术指标,都是由生产厂家在设备出厂和试验时提供的数据，现场检修维护人员因不具备相应的测试手段，难以确认设备的技术指标是否满足要求。而且运行实践证明,随着运行时间的推移,特别是投运1~3年内,设备的技术指标会发生偏移,典型的后果是因充电机指标下降,充电机的稳压精度、稳流精度及纹波系数超标,蓄电池容量下降等现象.同样因现场不具备相应的测试手段,无法及时发现、调整，所造成的后果就是蓄电池提前失效或损坏,直接威胁电网的安全运行。LT-Z620直流电源充电特性测试仪是集多年的研制成果和长期现场运行经验，综合国内外相关先进技术而推出的，可实现不同容量充电机以及各容量蓄电池组的检测和试验，并能准确可靠的测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数、电池放电容量等。

应用范围：
电力系统用蓄电池直流电源装置，高频开关电源。

解决问题
主要解决因检测设备不具备而不能得到直流电源系统实际运行参数的问题,包括直流电源系统的稳压精度、稳流精度、纹波系数、电池放电容量等。

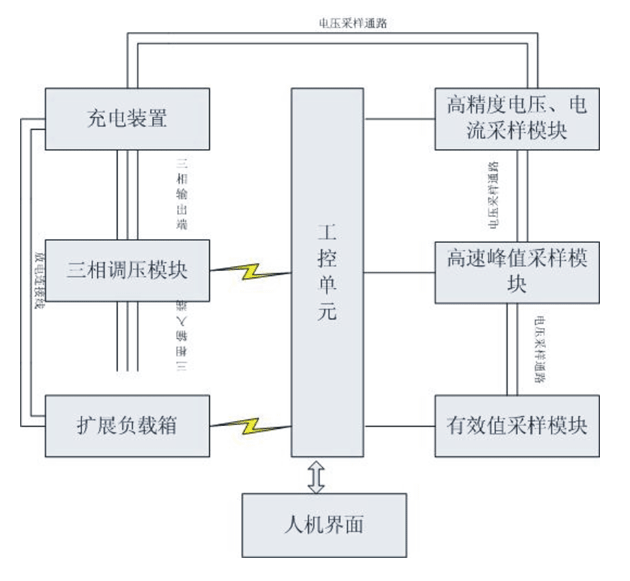

应用原理
工控单元将根据人机界面中的设置参数对三相调压模块与扩展负载箱进行控制，通过对各采样模块的数据进行分析、处理之后再不断的进行调整，最终实现各项检测功能。

功能特点
1、Windows CE实时操控整个系统，实时显示测试中直流电源的电压电流曲线,测试全面精准。
2、抗干扰能力强，测试过程无纹波干扰；测试电流无级可调，可兼容不同等级直流系统。
3、可通过U盘或通信口将数据导入电脑，由数据管理分析软件生成专业报表及曲线。
4、数据保存，对历史数据进行曲线回放，生成测试报告，方便查看。
5、参数设置完毕后即可自动实现直流电源设备各项指标的测试。
6、测试系统可在线升级程序；可灵活选配扩展负载箱。
7、人性化设计，人机界面，触摸屏点触式操作。
8、充电装置稳压精度测试、充电装置稳流精度测试、直流母线纹波系数测试。
9、蓄电池组核容放电测试、充电装置整定误差测试、耐压及绝缘试验。
10、直流母线连续供电试验、绝缘监测及信号报警试验。
11、高频开关电源模块均流不平衡度试验。
12、微机控制装置自动转换程序试验。

技术参数
◆测量精度：0.1级
◆负载电流：20A～200A
◆适用充电模块电压等级：兼容220V/110V其它电压等级的可订制。
◆三相自动调压范围：380±15%
◆三相调压器额定功率：4.5KVA～20KVA
◆显示屏幕：8.4寸真彩LCD触摸屏点触式
◆主体尺寸：268×598×486mm
