型号：LT-T760

直流系统绝缘在线监测

研发背景
    电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，在两点接地的情况下，都可能造成保护误动或者保护拒动，危害一次系统正常运行。
同时由于微机保护和综合自动化系统的广泛应用，又对直流系统接地监测装置的准确性和安全性提出了更高的要求。“LT-T760系列直流系统绝缘在线监测系统”通过突破性的技术，平衡了监测的准确性和运行的安全性两方面的要求。

应用范围
主要用于检测电力系统中的直流系统接地故障的接地回路。

解决问题
重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等接地故障。

应用原理

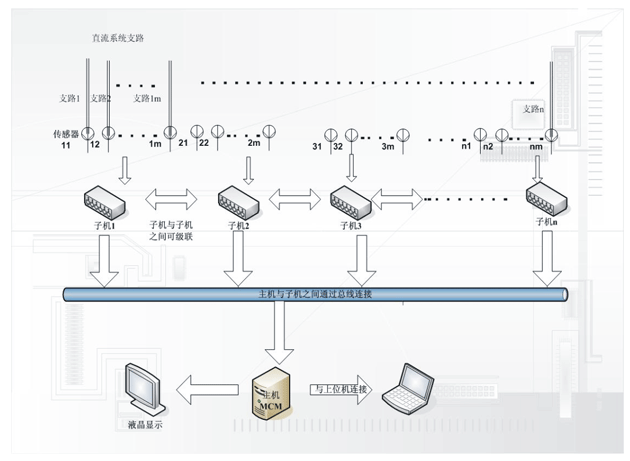

    系统采用了以分布式采集和分布式运算为核心的主从构架(DADC构架）方案。将数据采集和数据处理任务均衡的分配于主机和子机之间，充分的利用系统处理潜能，获得最佳的处理效果和最短的处理时间。主机采用双16位CPU，分别用于系统控制和数据处理。系统控制CPU负责通信、时钟、输入输出、系统调度等控制任务；数据处理CPU负责对子机上传的每个回路信息进行综合算法分析。子机采用单16位CPU，对10通道16位高速模数转换器的输出数据进行预处理和预分析，模数转换器前端由高精度运放构成的信号调理电路进行缓冲保护。传感器为高精度的专用直流传感器，可监测回路电流的微小变化并保持在全寿命周期内的高稳定度。上述监测方法为结数字信号处理技术和模式匹配技术的全系统分析技术（SynSystem技术，从根本上改变了直流接地监测的传统，并且能完全排除分布电容的影响，对系统无任何干扰。对多点接地、环路接地、高阻接地、非金属动态接地也能作出准确判断。

功能特点
◆分布式结构：
  整个系统采用主机子机分布式架构，根据现场实际情况进行系统配置，无限扩充。
◆直流检测原理：
  直接检测接地漏电流，不发检测信号，保证系统安全,不受分布电容影响。
◆绝缘分级管理概念：
   基于极高的阻抗检测,首次提出系统对地绝缘分级管理概念,可自行定义绝缘分级门限。
◆环路指数的提出：
    首次引入环路指数概念,能有效对系统的各类环路准确诊断分析。
◆采样实时性与同时性：
    引入信息实时性与同时性概念，彻底解决直流系统绝缘瞬态变化的检测难题。
◆中断采样方式：
  摒弃了传统的巡检采样，数百条直流回路接地检测在数秒钟内完成。
◆多CPU并行处理系统：
    采用多CPU并行处理的SynSystem智慧式算法，准确判断系统绝缘故障并进行系统缺陷诊断分析。

◆主机实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压及交流串电电压并实时显示。

技术参数
◆ 可监测对地绝缘阻抗值范围：
   220V系统：接地故障监测：0～200K（0～500K可设）
              绝缘监测：51～500K（51～500K可设）
   110V系统：接地故障监测：0～100K（0～300K可设）
              绝缘监测：25～300K（25～300K可设）
   48V 系统： 接地故障监测：0～50K（0～150K可设）
               绝缘监测：15～150K（10～150K可设）
   24V 系统：接地故障监测:0～25K（0～25K可设,以Ω显示）
              绝缘降低监测:5～25K(5～25K可设,以Ω显示）
◆ 用户提出其他电压等级
◆ 标准RS232/RS485/RS422通讯方式，实现与综合自动化
     系统，调度自动化系统通讯。
◆ 可监测直流系统对地阻抗值：500K
◆ 系统电压越限告警，带YX输出接点
◆ 接地对地绝缘告警：带YX输出接点
◆ 直流电压允许纹波电压系数：2%
◆ 电压监测误差：＜ 0.5%
◆ 工作环境温度：-30～＋50℃
◆ 相对湿度：≤96%
◆ 主机体积：440*380*133mm
◆ 面板尺寸：482*133mm
◆ 主机质量：5.5kg
