LT 变电站直流电源远程维护系统

系统简述

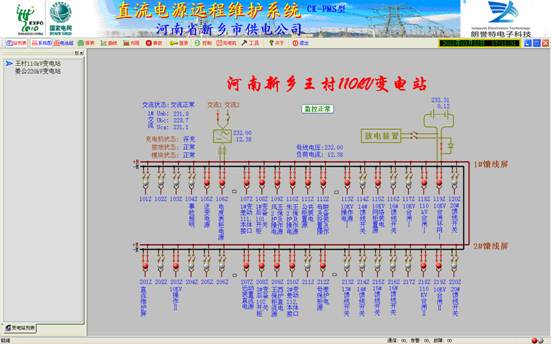

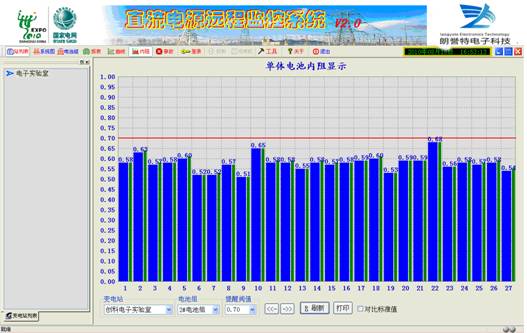

本系统充分利用当代先进的嵌入式计算机（MCU）技术和实时以太网(IEEE1588)通信技术，实现对直流电源系统运行状态进行实时监控（单体电池电压、内阻、单体电池实时均衡、温度、母线电压、绝缘状况、断路器运行状态、充电机状态、交流状态等重要参数）,控制方面采用闭环控制理论，真正实现了远程放电试验、远程母线状态切换等控制操作，并配合动态直流系统模拟图，直观显示直流系统主要运行参数及馈线的工作状态。

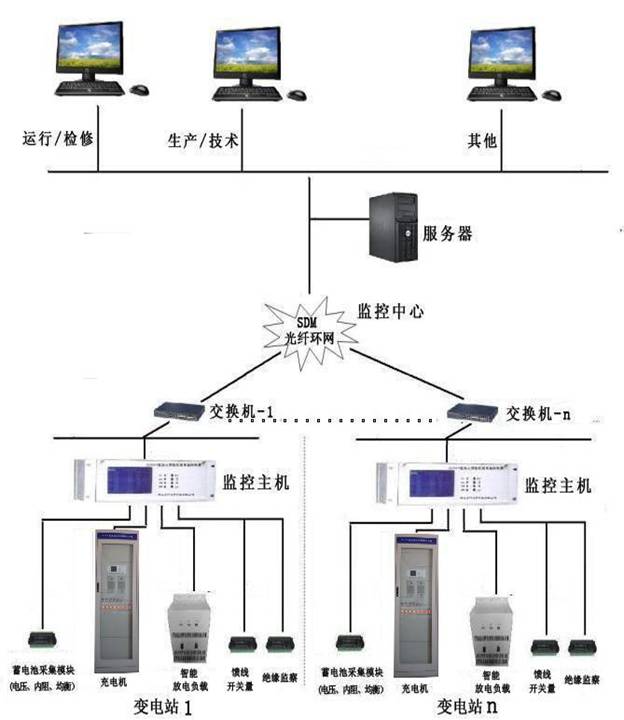

每个变电站端的监控终端通过RS485总线将电压采集均衡模块、开关量模块、母线绝缘监测模块、放电负载、控制输出模块等连接到一起，并实时监控充电机、接地选线仪等设备运行状态及重要参数，将它们所有的信号收集到一起统一管理，并可以通过光纤局域网端口或光端机空余串口将采集到的所有信息传送到中心服务器，服务器软件将信息存储管理并可分发信息到每个相关管理岗位的计算机，并使其在局域网上每个计算机均可浏览到所有运行数据及报警信息，系统监控软件提供分级的管理口令和权限，可对任意一个变电站的信息及参数进行更改。
